Souder un accu

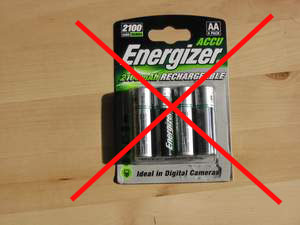

1 - Les éléments utilisés sont des Energizer 1,2V / 2100 mAh
Rq : après quelques mois d'utilisation, je déconseille vivement ce type d'accus au profit d'accus de modélisme de 3000 mAh et plus. Explication : les éléments de type AA (comme ceux des photos) ne tiennent pas suffisamment bien la tension avec un halogène de 20 watts et ça se dégrade avec le temps !

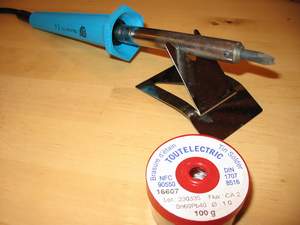

2 - Un fer pour l'électricité (et non l'électronique !), plus puissant et avec un meilleure inertie de chauffe, ici un 60 W ; ainsi une ou deux secondes de contact suffiront pour souder et on ne risquera pas de détériorer les éléments par surchauffe. Attention : il existe plusieurs types d'étain selon l'utilisation.

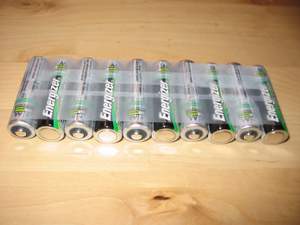

3 - Les éléments sont disposés en série et provisoirement scotchés, ici on en a 10, donc 12 Volts

4 - J'utilise une boîte à onglets comme support car pas d'étau sous la main

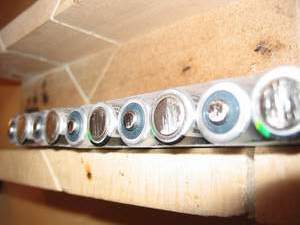

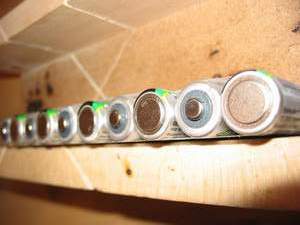

5 - Rayer légèrement les têtes avec du papier de verre (point besoin d'insister comme sur la photo !)
6 - Le fil de cuivre doit être multibrins (plus facile à souder) et résister à 2 A ou plus

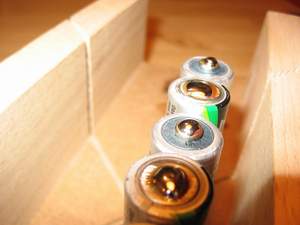

7 - Etamer les têtes : poser le fer et une seconde après l'étain. L'étamage doit être propre !

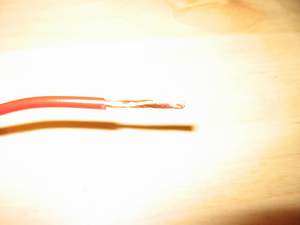

8 - Etamer 2 cm de fil, ne pas couper de suite... ça sera plus facile à manipuler

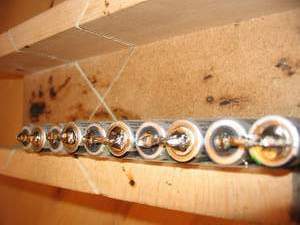

9 - Perso, je pose le bout de fil étamé sur la tête puis j'écrase par dessus avec le fer. La soudure ne dure pas plus de 2 secondes avec un fer adéquat. Couper à la pince le fil en trop sans tout court-circuiter !

10 - Il reste à faire le deuxième côté

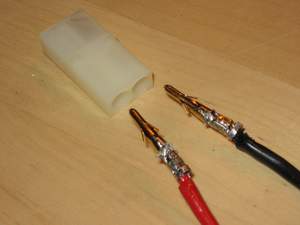

11 - La prise utilisée est un modèle Tamiya (prise de modélisme) avec contact en Or ; 2 € pièce et pas d'oxydation dans le temps.

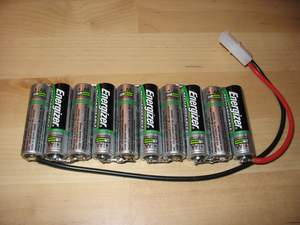

12 - L'accu soudé, déscotché

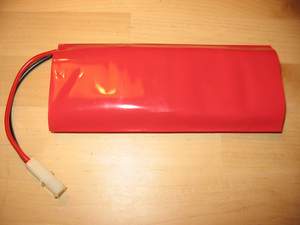

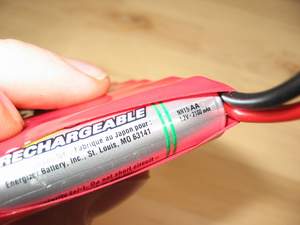

13 - On enfonce tout ça dans de la gaine thermo-retractable, ici de la Graupner (toujours du modélisme)

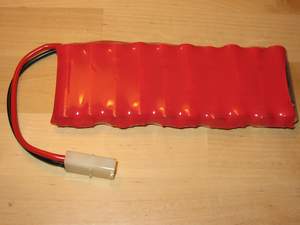

14 - On chauffe doucement au sèche-cheveux. L'étape dure 2-3 minutes

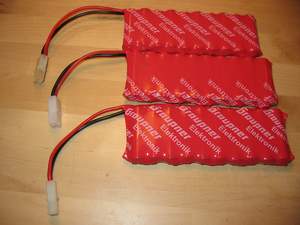

15 - Trois accus de 300 gr pièce. Chacun fait 12 Volts et 2100 mAh.

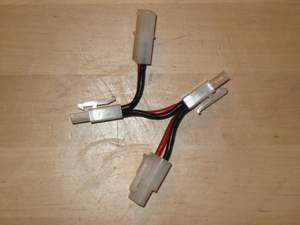

16 - La prise qui relie les 3 accus en parallèle

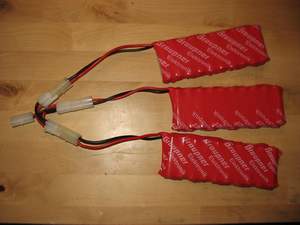

17 - Les 3 accus ainsi connectés, on a 12 V / 6300mAh / 900 gr. Connectés à une lampe de 20 W, on obtient 3h30 d'autonomie (3h45 en théorie). J'utilise toujours les trois accus ensemble pour limiter le courant de décharge (environ égal à 1,66 A pour le total, soit 0,55 A par accu). Une décharge de 1,66 A serait probablement un peu brusque pour un accu de ce type.
18 - Là je ne sais pas quoi dire...
